- Производитель:
- Артикул:99535668
- Доступно:9999 шт.

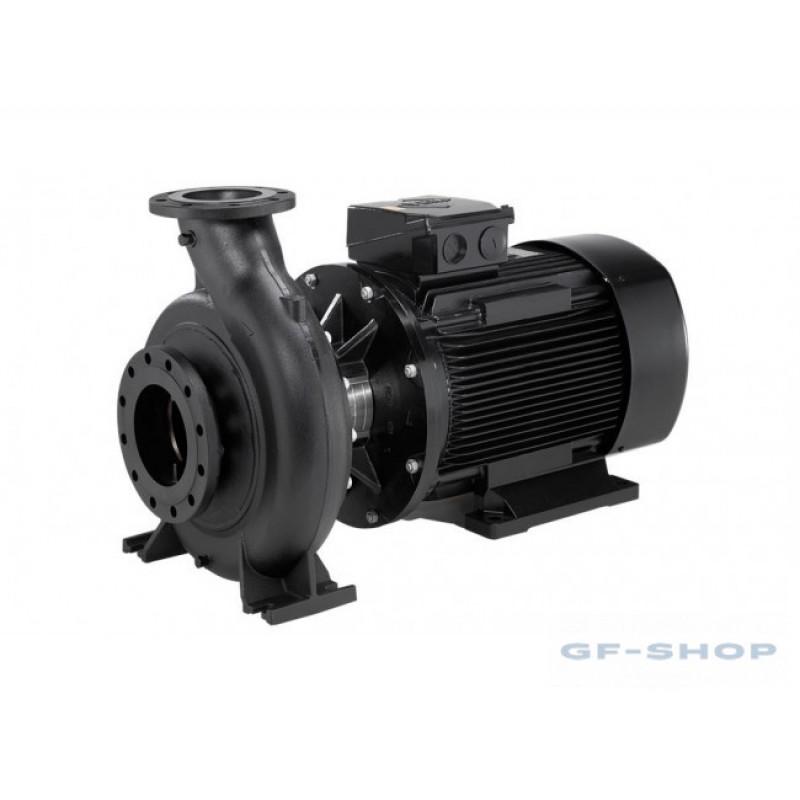

Несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы - PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением.
| Вал | AISI 304EN 1.4301Stainless steel |
| Вес брутто, кг | 108 |
| Вес нетто, кг | 91 |
| Диаметр вала, мм | 24 |
| Допуски по рабочим характеристикам | ISO9906:2012 3B2 |
| Допустимое давление, бар | PN 16 |

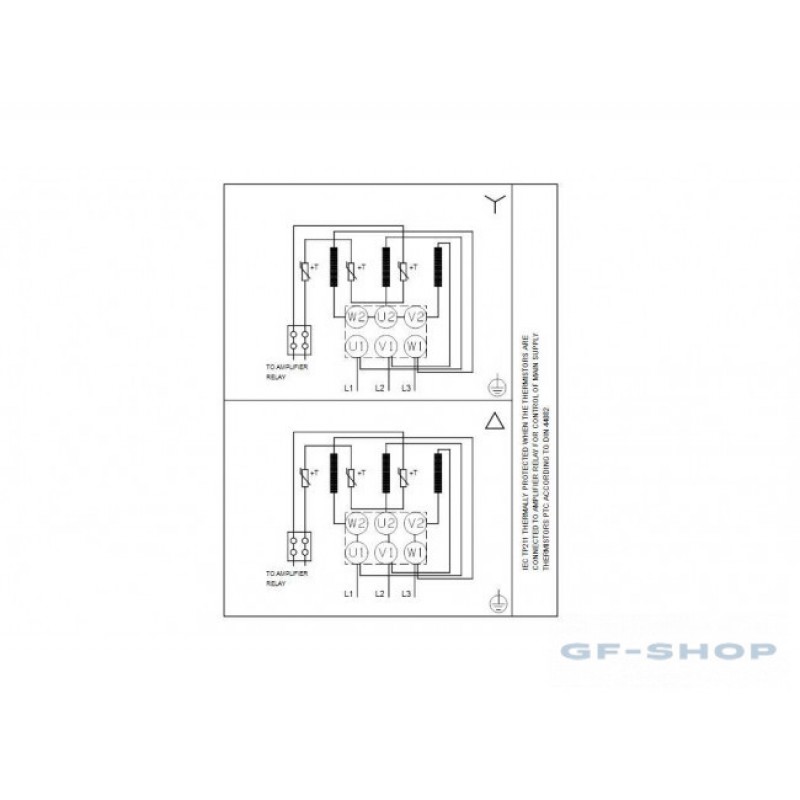

| Защита электродвигателя | PTC |
| Изнашиваемое кольцо | Brass |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Класс энергоэффективности | IE2 |
| Код материала | A |
| Код присоединения | F2 |
| Код резины | E |
| Количество полюсов | 4 |
| Конструкция подшипника | Standard |
| Корпус насоса | ASTM class 35ЧугунEN-GJL-250 |
| Корпус насоса с ножками | Да |
| Коэффициент мощности | 0.8 |
| Максимальная температура окружающей среды, °C | 60 |
| Максимальное рабочее давление, бар | 16 |
| Материал рабочего колеса | ЧугунASTM class 30EN-GJL-200 |
| Минимальный индекс эффективности MEI ≥ | 0.70 |
| Монтажное обозначение по IEC 34-7 | IM B5 |
| Номер электродвигателя | 83L05210 |
| Номинальная мощность P2, кВт | 3 |
| Номинальная скорость, об/м | 1440 |
| Номинальное напряжение, В | 3 x 220-240D/380-420Y |
| Номинальное рабочее колесо, мм | 160 |
| Номинальный напор, м | 6.411 |
| Номинальный расход, м³/ч | 116.2 |
| Номинальный ток, А | 11,8-10,8/6,85-6,20 |
| Объем упаковки, м³ | 0.315 |
| Опорный блок | N |
| Первичное уплотнение вала | BQQE |
| Плотность, кг/м³ | 998.2 |
| Пусковой ток, А | 900-900 |
| Рабочая жидкость | Вода |

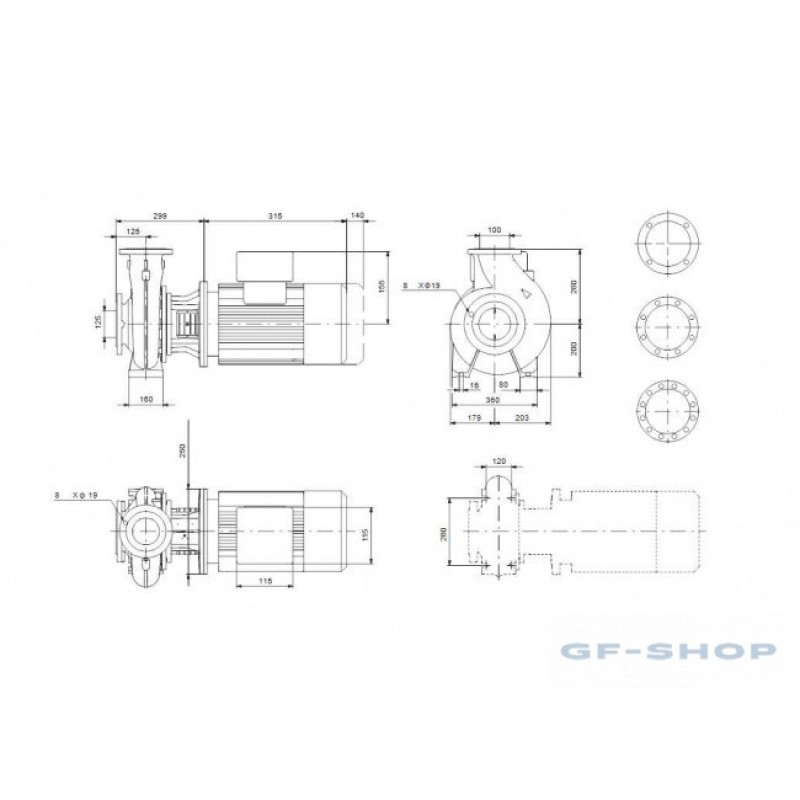

| Размер всасывающего патрубка | DN 125 |
| Размер напорного патрубка | DN 100 |
| Текущий диаметр рабочего колеса, мм | 169 |
| Температура перекачиваемых жидкостей, °C | -25 .. 120 |
| Тип исполнения | A |
| Тип установки уплотнения | Одинарное |
| Трубное соединение | EN 1092-2 |
| Частота питающей сети, Гц | 50 |
| Энергоэффективность | IE2 85,5% |
| Эффективность двигателя при 3/4 нагрузки, % | 85.6-85.6 |
| Эффективность электродвигателя при 1/2 нагрузки, % | 84.0-84.0 |
| Эффективность электродвигателя при полной нагрузке, % | 85.5-85.5 |
